Equerre d'assemblage EA534/2- 40x50x30x2mm - SIMPSON Strong Tie.

Les équerres d‘assemblage EA permettent de connecter des petites ossatures de menuiserie intérieures et extérieures.

Acier galvanisé S250GD + Z275 suivant NF EN 10346.

Utilisable sur bois et sur béton.

Caractéristiques techniques :

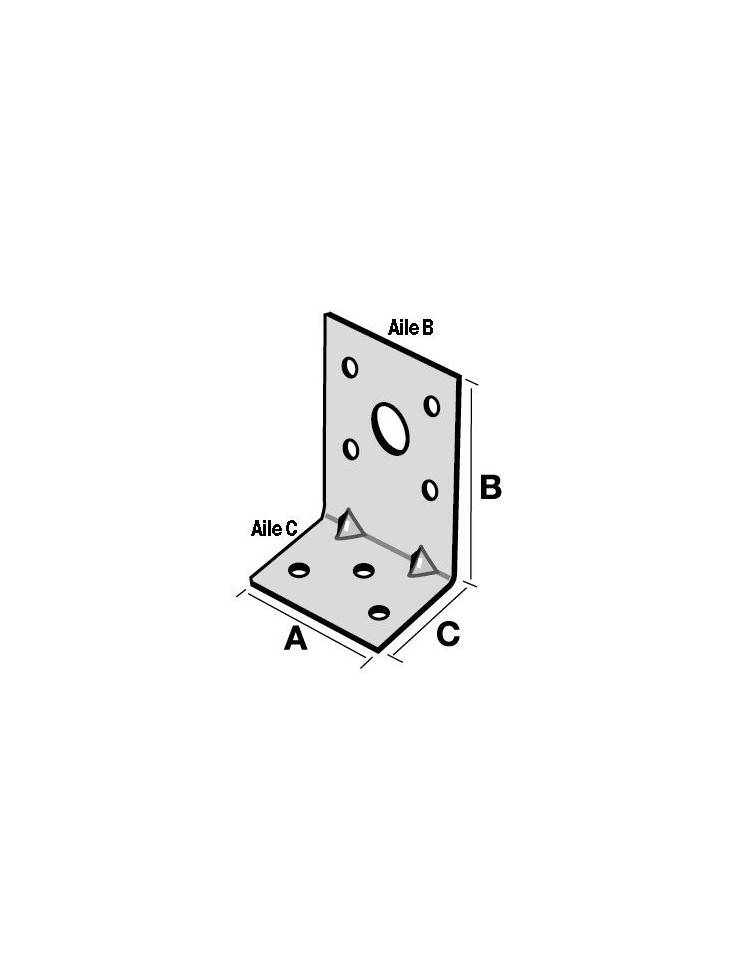

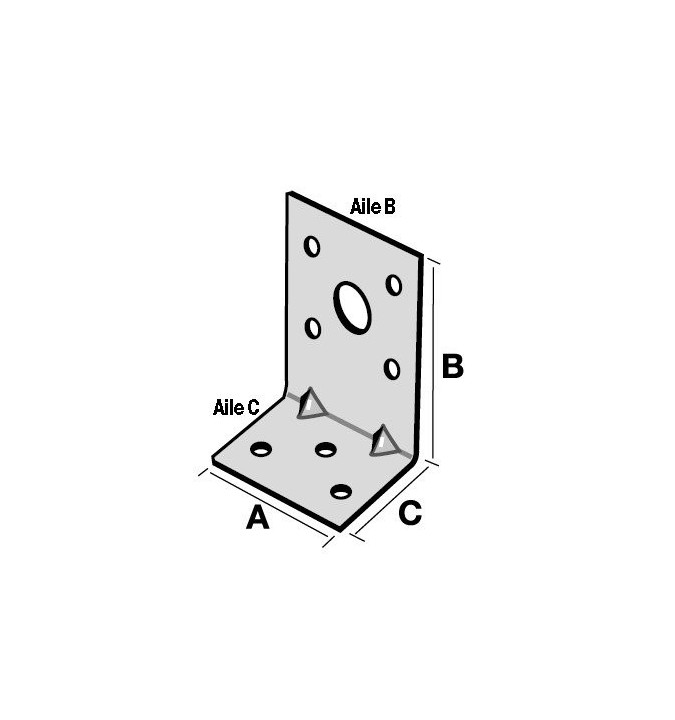

A = 40 mm ; B = 50 mm ; C = 30 mm.

Epaisseur = 2 mm.

Perçages Aile B : 4 Ø 5 mm ; 1 Ø 11 mm.

Perçages Aile C : 3 Ø 5 mm.

Porteur : bois massif, bois composite, lamellé collé, fermes triangulées, profilés.

Porté : bois, béton, acier.

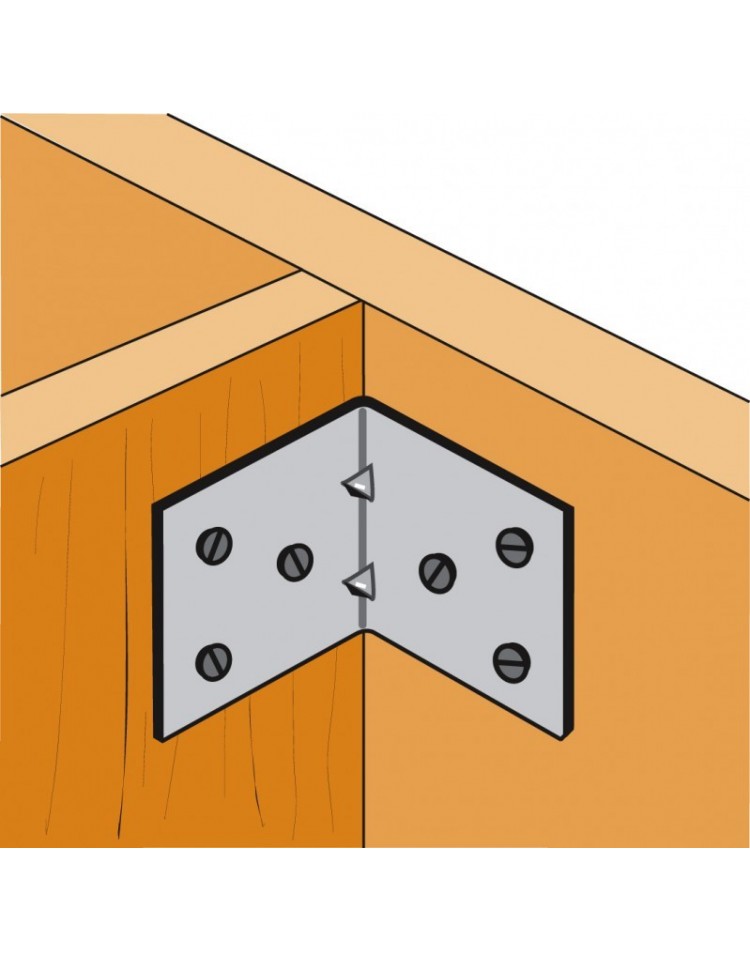

Domaines d'utilisation : aménagements intérieurs, meubles, consoles, petites ossatures, encadrements de portes et fenêtres.

Fixation :

Fixation sur bois : Pointes annelées, vis.

Fixation sur béton : Chevilles à frapper.

Fixation sur métal : Boulons. Rivets.

Installation :

Approcher l’élément à fixer du support.

Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.

Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

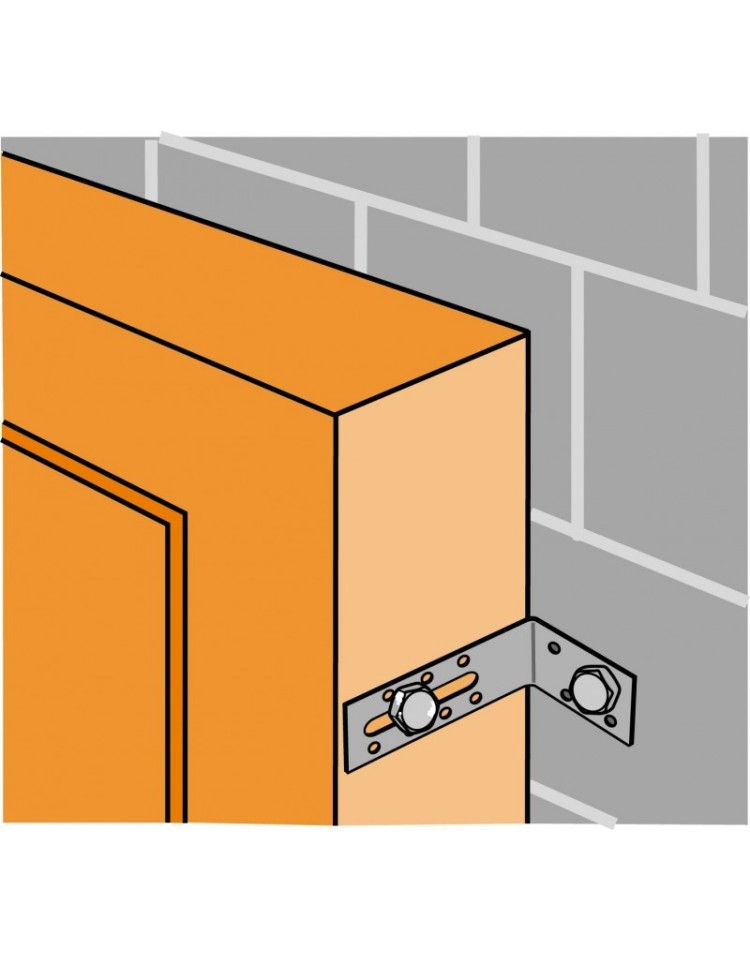

Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
