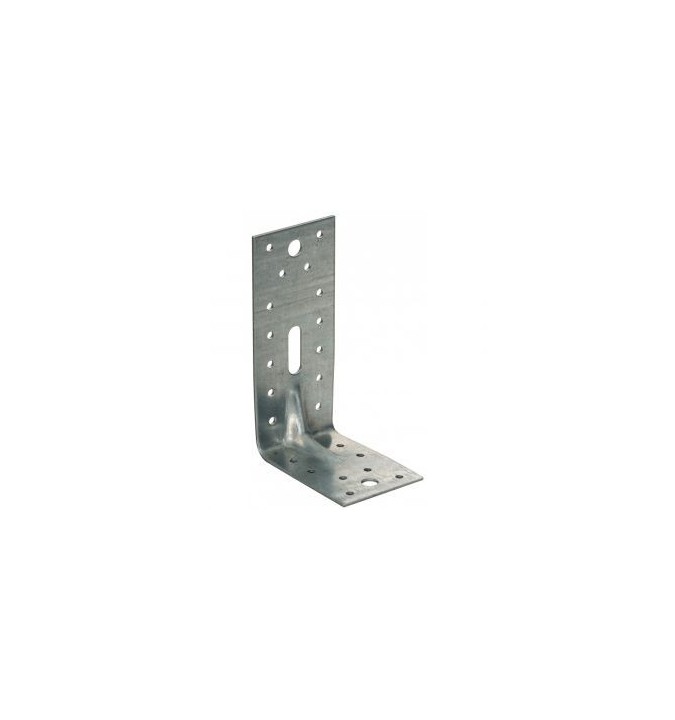

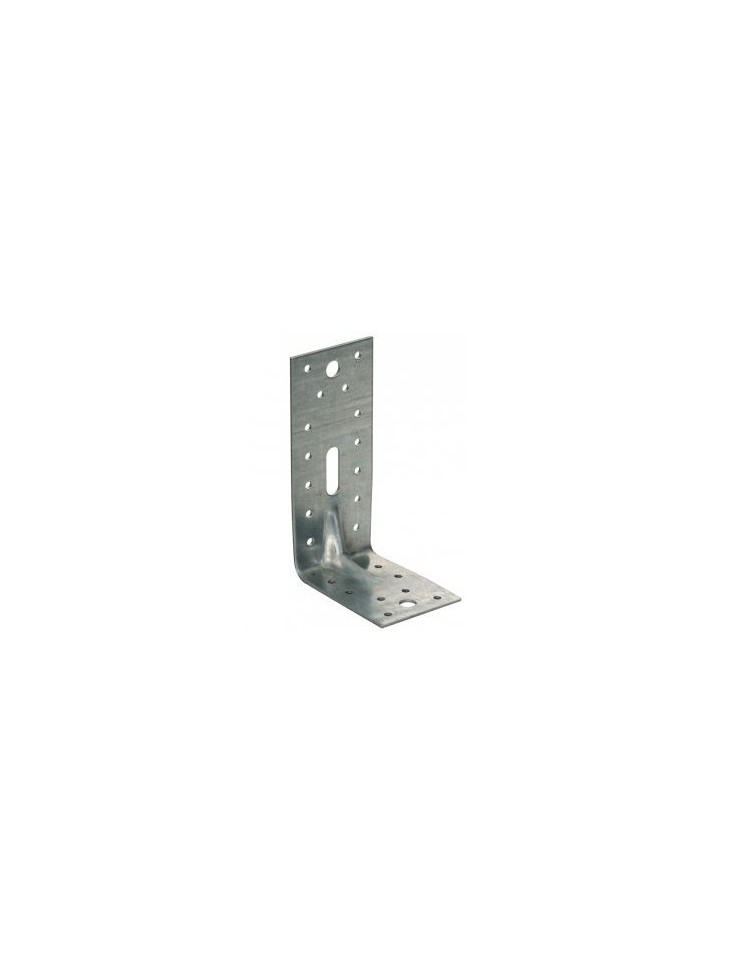

Equerre d'assemblage renforcée 75x160x60 mm - E8/2,5 - SIMPSON Strong Tie.

L'équerre renforcée E8/2,5 répond à des applications structurelles dans la charpente et la maison à ossature bois.

Acier galvanisé S250GD + Z275 suivant NF EN 10346.

Grande rigidité et polyvalence d'utilisations.

Caractéristiques techniques :

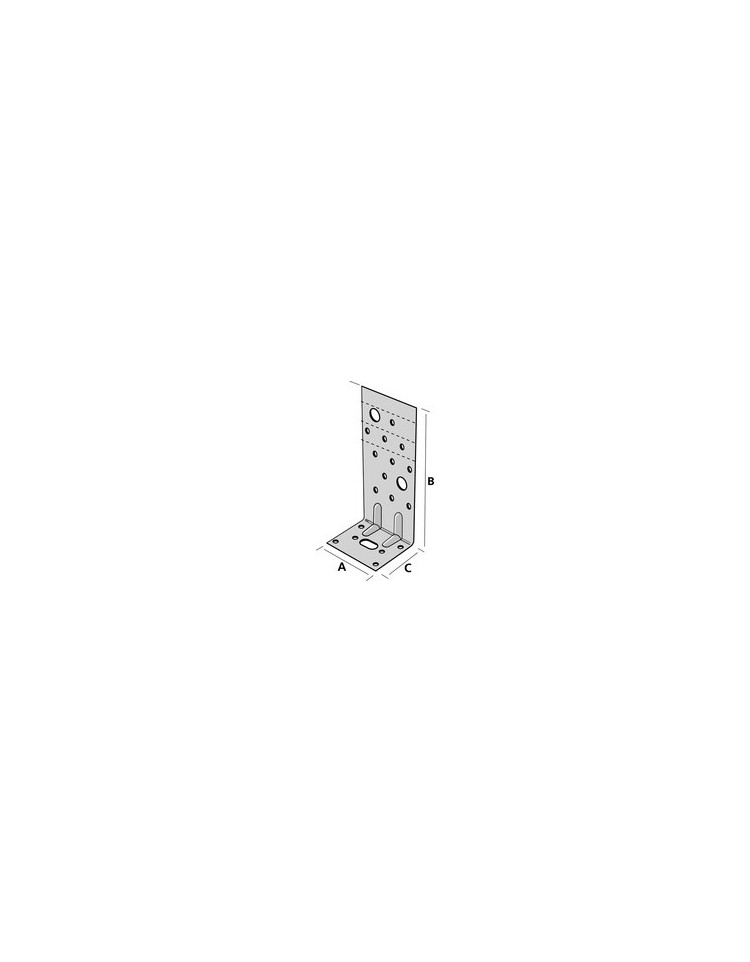

A = 75 mm ; B = 160 mm ; C = 60 mm.

Epaisseur = 2,5 mm.

Perçages Aile B : 12 Ø 5 mm ; 2 Ø 13 mm.

Perçages Aile C : 6 Ø 5 mm ; 1 oblong 12x20mm.

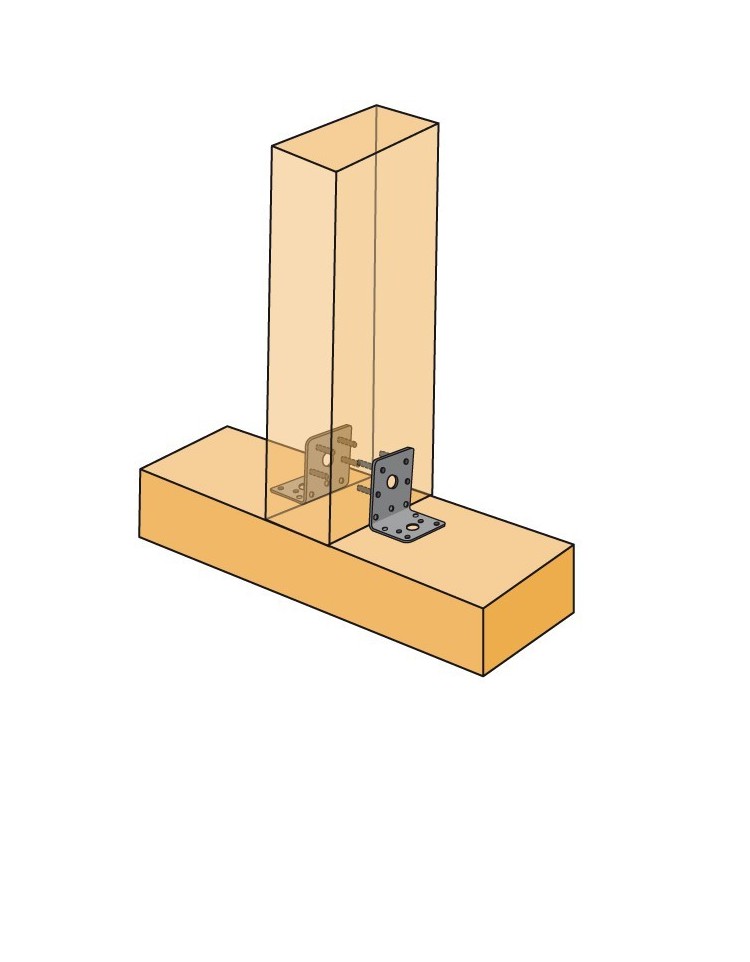

Porteur : bois massif, lamellé collé, béton, acier.

Porté : bois massif, lamellé collé, béton, acier.

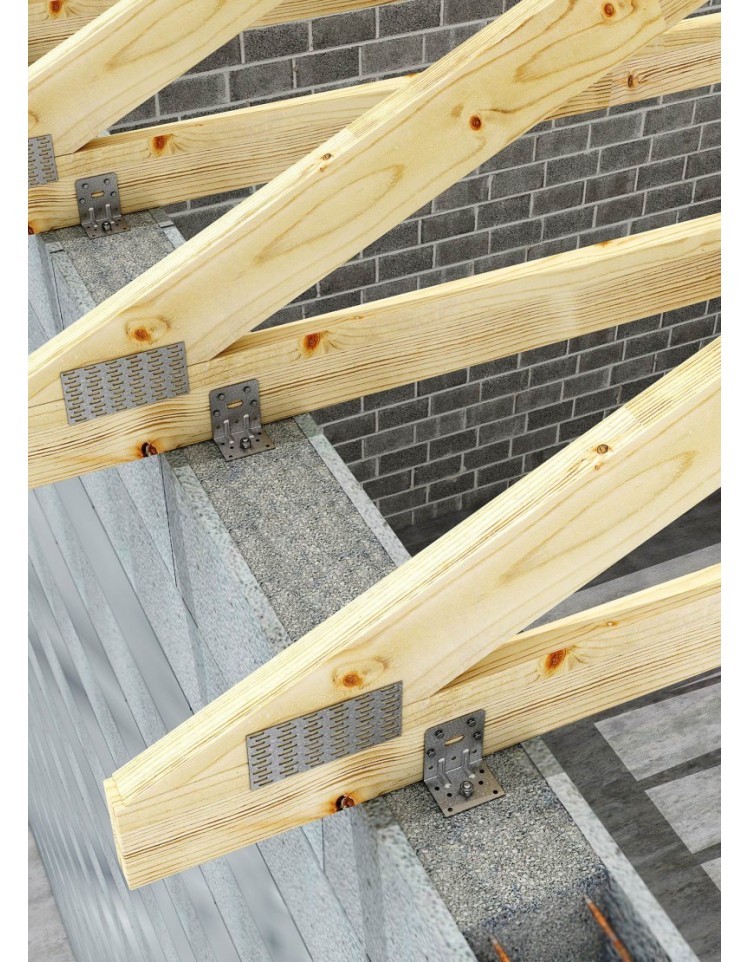

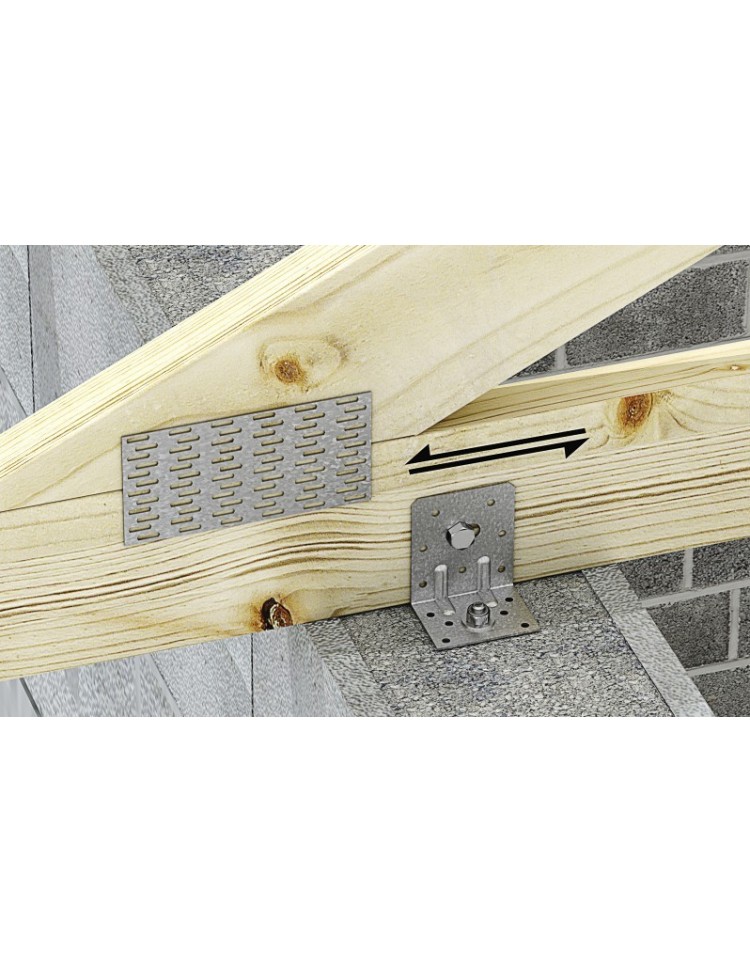

Domaines d'utilisation : fixation de fermettes, lisses et montants de bardage, ancrages de chevrons, consoles, chevêtres.

Fixation :

Fixation sur bois : Pointes annelées, boulons, tirefonds.

Fixation sur béton : Chevilles, scellement chimique.

Fixation sur acier : Boulons Ø10 mm.

Installation :

Approcher l’élément à fixer du support.

Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.

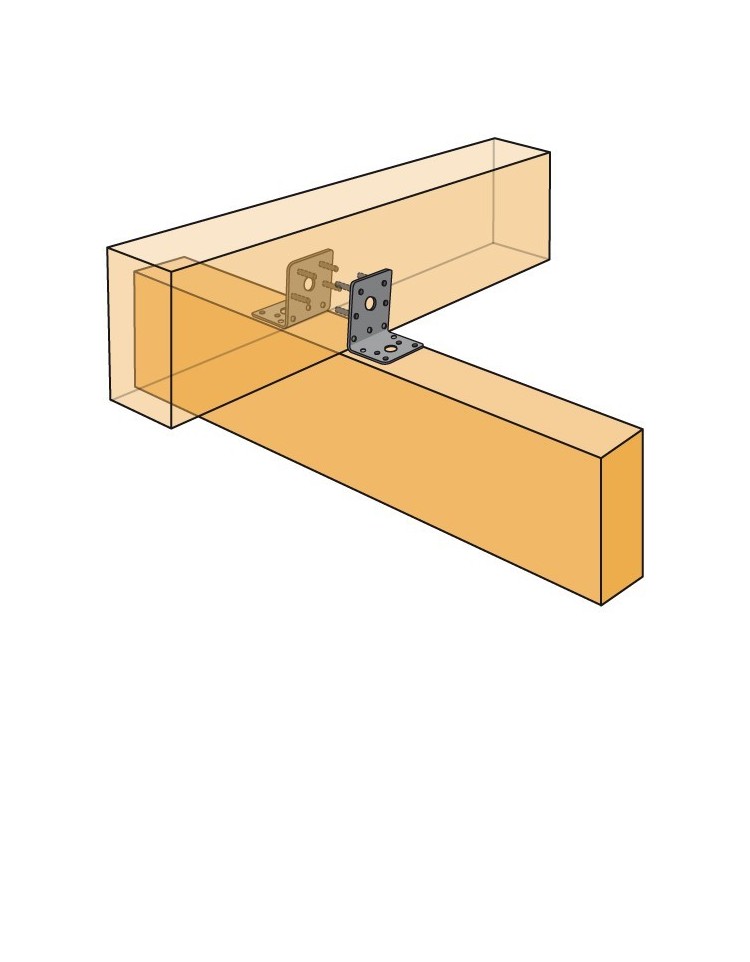

Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

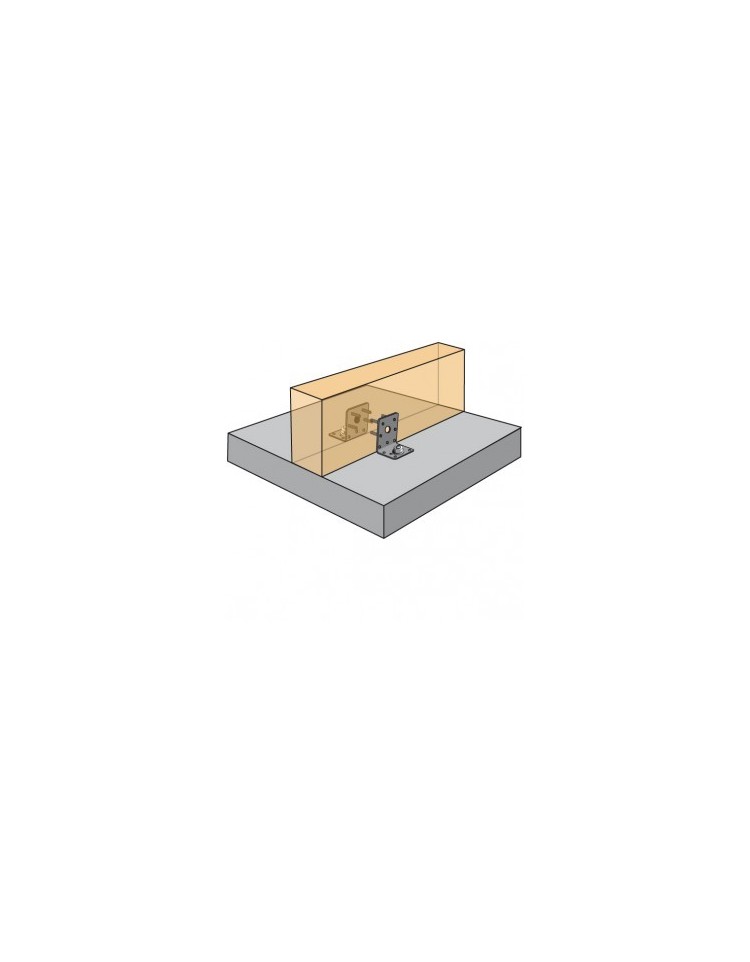

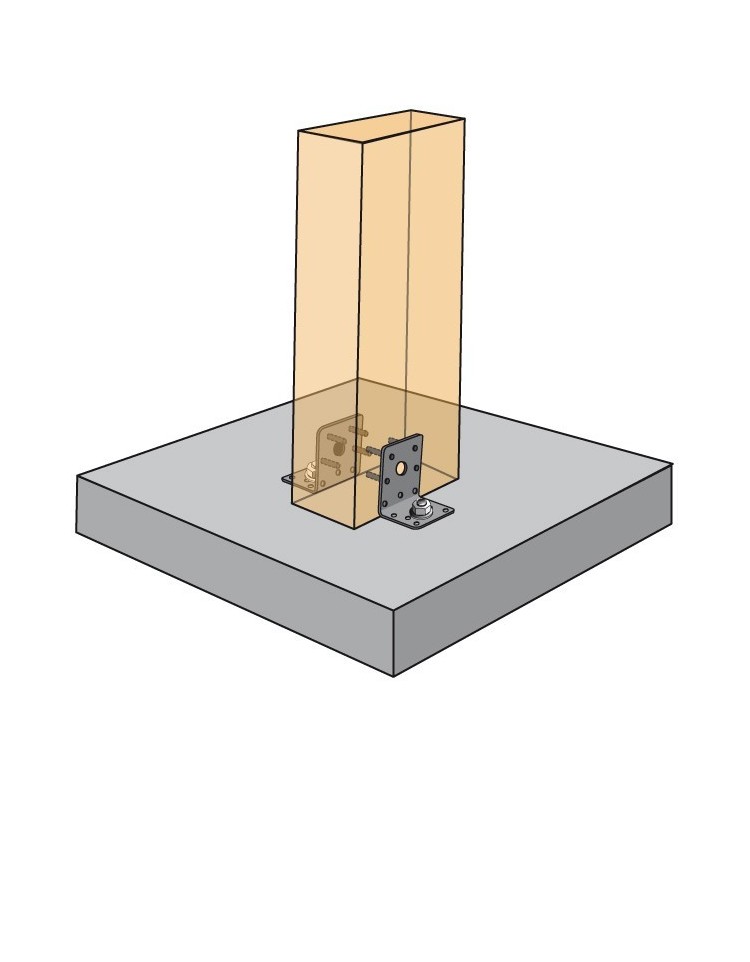

Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
