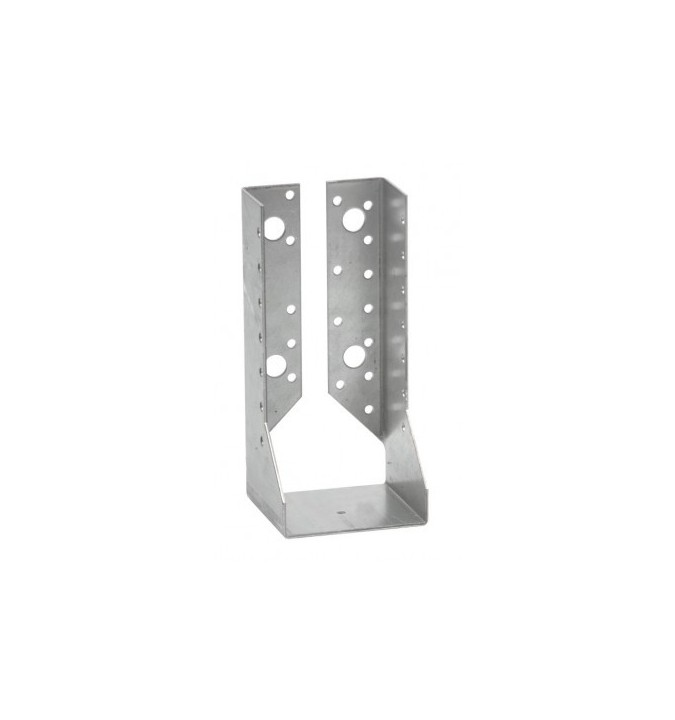

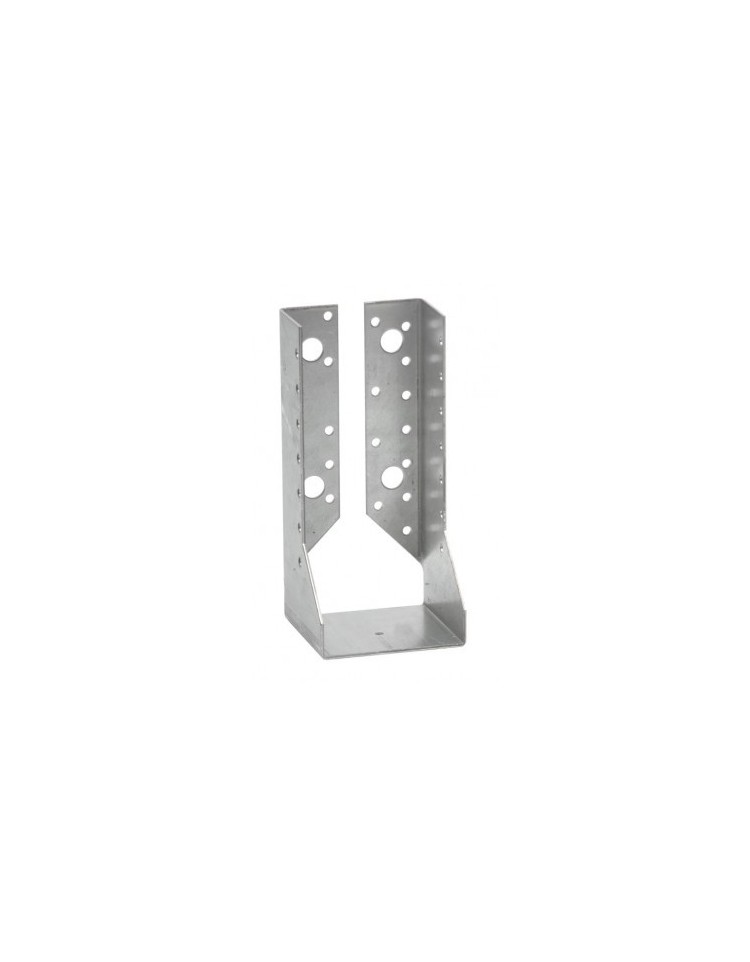

Sabot de charpente à ailes intérieures SAI250/80/2 Simpson Strong-Tie.

Le sabot à ailes intérieures SAI permet d’apporter une plus grande discrétion dans l’assemblage.

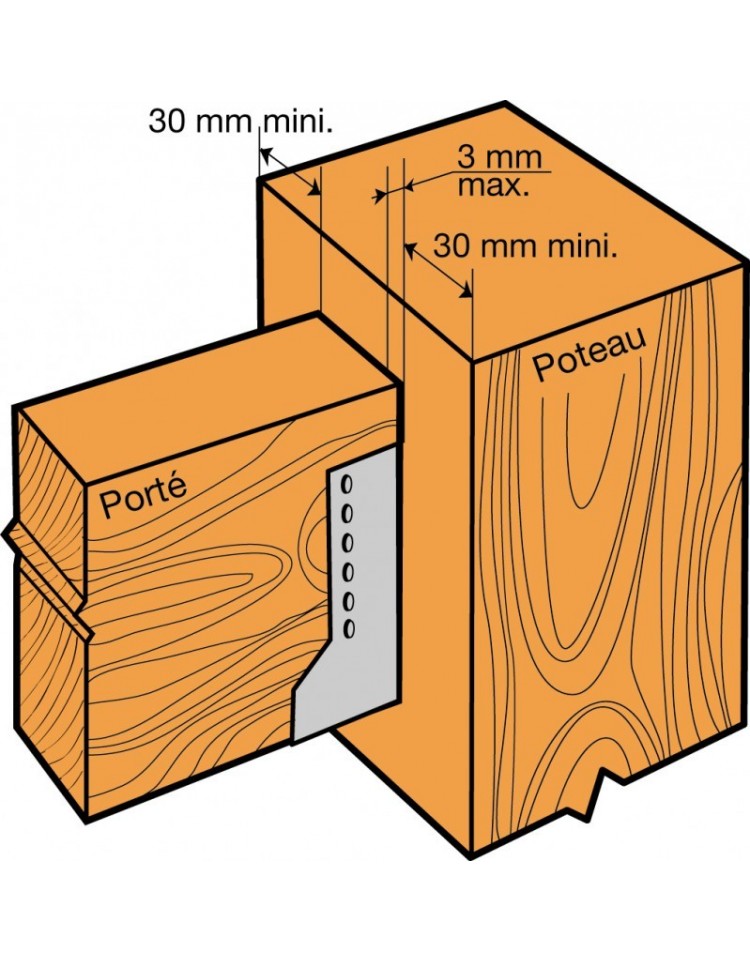

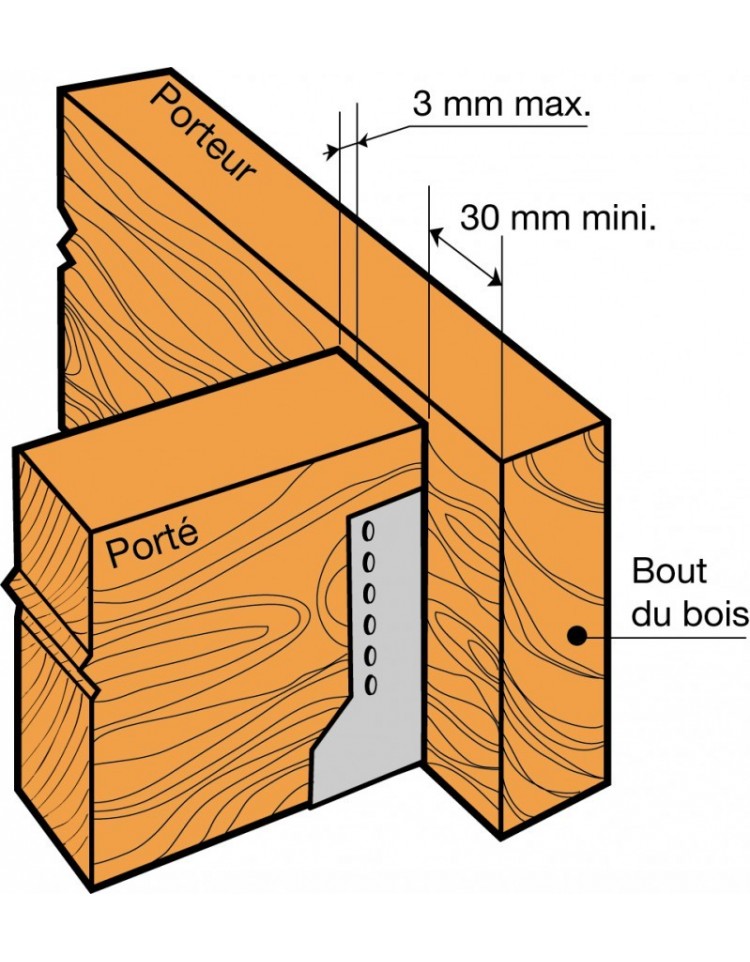

Son utilisation permet de répondre à des cas particuliers tels les assemblages en coin.

Le sabot à ailes intérieures n'est pas recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.

Caractéristiques techniques :

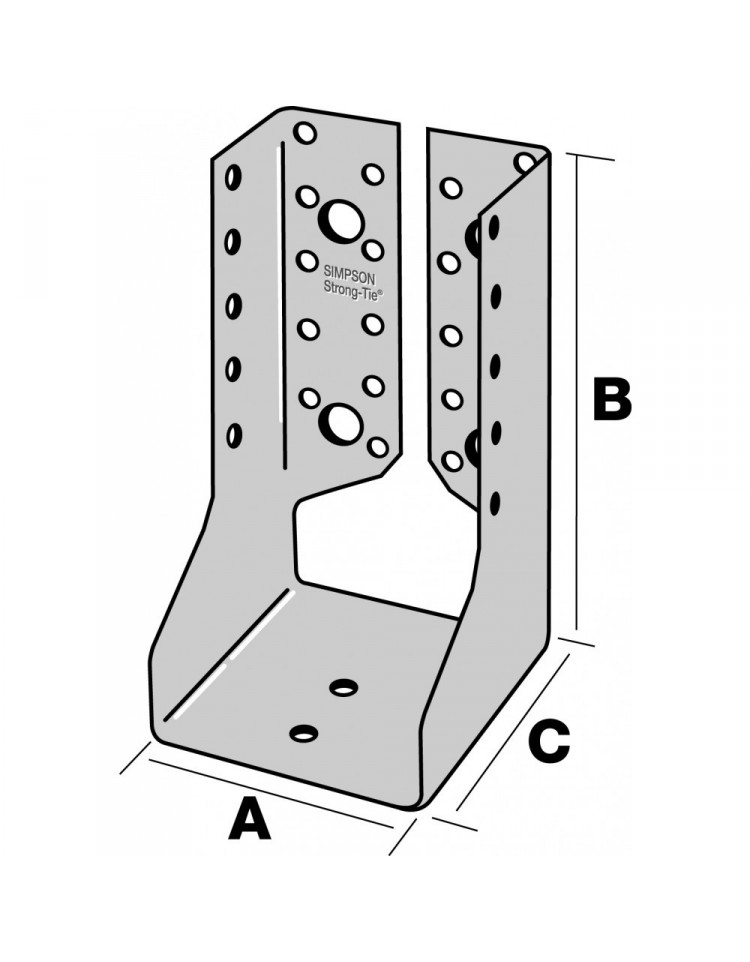

A = 80 mm ; B = 85 mm ; C = 76 mm.

Epaisseur = 2 mm.

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346.

Support :

Porteur : Bois massif, bois composite, lamellé-collé.

Porté : Bois massif, bois composite, lamellé-collé.

Utilisation :

Solives, pannes.

Lisses et montants de bardage.

Poutres.

Dimensions poutre :

Largeur min/max : 78/80 mm.

Hauteur min/max : 95/128 mm.

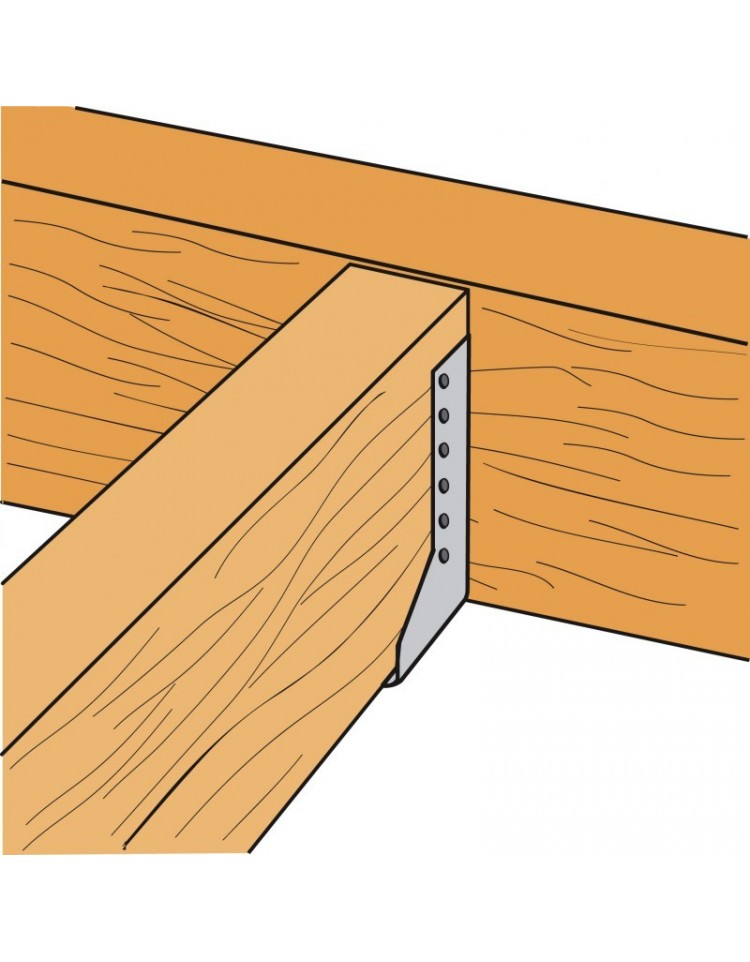

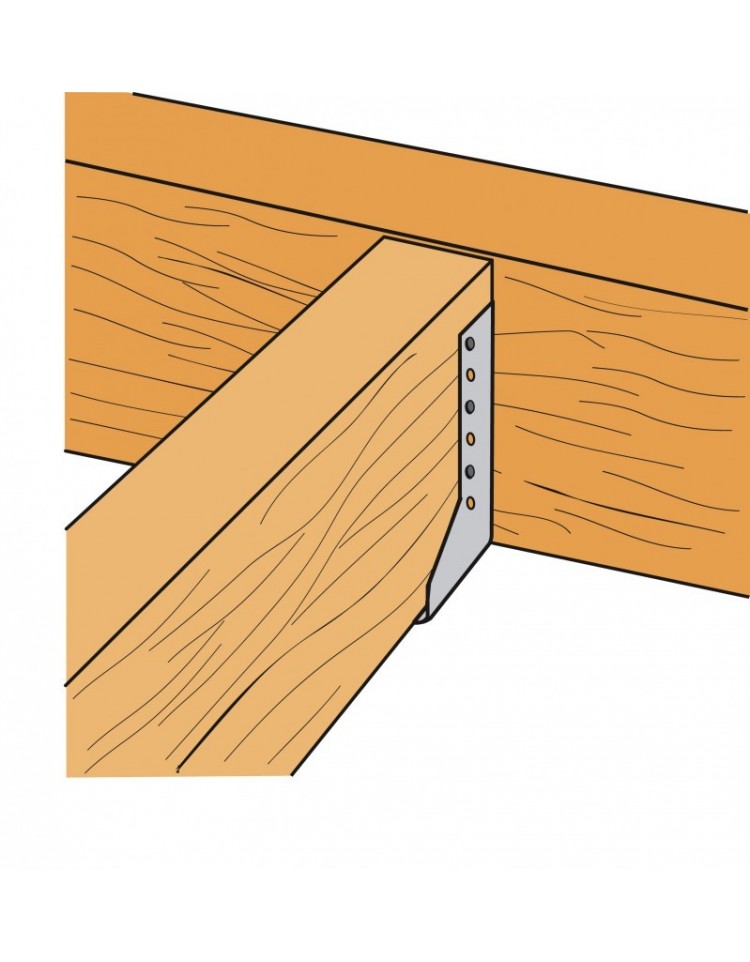

Installation sur bois :

Tracer l’emplacement de la poutre portée sur le porteur.

Présenter le sabot et préfixer les ailes de chaque côté.

Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.

Finaliser la fixation sur chaque aile.

Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou tôt.
